郑州新乡沥青路面改性沥青施工技术（三）

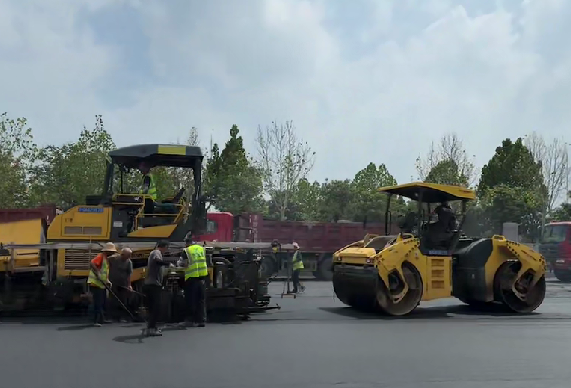

改性沥青混合料的压实是确保路面强度和耐久性的关键，需采用高性能的压实设备和科学的碾压工艺。由于改性沥青混合料黏度大、高温稳定性好，压实温度需高于普通沥青混合料，初压温度控制在140-160℃，复压温度控制在120-140℃，终压温度不低于90℃。压实设备采用双钢轮振动压路机和胶轮压路机组合作业，初压采用双钢轮压路机静压1-2遍，行驶速度控制在2-3km/h；复压采用双钢轮压路机振动碾压4-6遍，振动频率控制在35-50Hz，振幅控制在0.4-0.8mm，同时配合胶轮压路机揉搓碾压2-3遍，行驶速度控制在3-4km/h；终压采用双钢轮压路机静压1-2遍，行驶速度控制在3-5km/h，消除轮迹。碾压过程中，需确保压路机的碾压顺序从路边向路中心进行，相邻碾压带重叠宽度为1/3-1/2轮宽，避免漏压或过压。郑州新乡沥青拌合站

施工完成后，需进行严格的质量检测和养护。质量检测项目包括路面厚度、平整度、压实度、渗水系数、抗滑性能等，其中压实度要求不低于96%，平整度标准差不超过1.0mm/m，渗水系数不大于200ml/min。养护期间需封闭交通，避免车辆碾压造成路面损坏，养护时间不少于24小时，待路面温度降至50℃以下后方可开放交通。此外，还需建立完善的施工档案，记录原材料检测报告、混合料配合比、施工温度、碾压遍数等关键数据，为后续路面养护提供依据。郑州新乡沥青拌合站

改性沥青施工技术通过采用高性能的改性沥青材料和精细的施工工艺，能够显著提升沥青路面的路用性能，满足高等级道路对行车安全、舒适和耐久性的要求。在实际施工中，需严格遵循施工规范要求，加强过程质量控制，确保工程质量达到设计标准，为社会提供高品质的交通基础设施。郑州新乡沥青拌合站

郑州新乡沥青路面施工
